Thermische Auslegung des Bauteils mit CADMOULD Cool

CADMOULD Cool mit Kühlkanälen, die um das Teil herum angezeigt werden. In diesem Beispiel liegen sowohl klassische Kühlkanäle, als auch im Zentralbereich konturnahe Kühlung vor.

Sie können diese Kühlkanäle entweder als "Kühlsegmente" direkt innerhalb von CADMOULD konstruieren, oder wenn Sie bereits eine CAD-Konstruktion haben, können Sie diese mit der Funktion CAD to Cool importieren.

Thermische Werkzeugauslegung

CADMOULD Cool ermöglicht die thermische Auslegung Ihres Spritzgieß-Werkzeugs. Sie können sowohl mit klassischen Kühlsystemen, als auch mit konturnaher Kühlung arbeiten.

CADMOULD Cool berechnet detaillierte Ergebnisse der Wandtemperaturanalyse und des Temperiersystems und stellt diese animiert dar:

Anzahl der Zyklen bis zum thermisch eingeschwungenen Zustand des Werkzeuges
Örtlicher Verlauf der Kavitätswandtemperaturen während des gesamten Zyklus
Durchflussmenge bzw. Druckverlust im Temperiersystem
Temperaturveränderung des Temperiermediums
Turbulenz der Strömung
Effizienz der Temperierung

Hinweis: Für die thermische Simulation eines vollen Werkzeugs (nicht nur Kavität und Kühlsystem), siehe auch unser Modul T-Box

Neugierig?

15 Minuten mit einem Experten und Sie lernen alles, was Sie wissen müssen!

SIMCON expert

Ihre Vorteile mit CADMOULD Cool

Optimale Gestaltung von Wandtemperaturen im Werkzeug
Sichere Auslegung von Temperiersystemen
Verkürzte Abmusterung und weniger Ausschuss, da Kühlzeiten bereits bekannt und optimiert sind
CAD-unabhängige Konstruktion von Temperiersystemen
Erkennung und Beseitigung von Hot Spots aufgrund von Masseanhäufungen oder Wärmetransportvorgängen im Werkzeug
Optimierung bereits bestehender Temperierungen durch Wahl optimierter Prozessparameter
Kühlzeit bestimmen
Verkürzung der Zykluszeit durch an das Formteil und an den Prozess angepasste Temperierungen
Einfacher und schneller Vergleich unterschiedlicher Temperierungs-Optionen. Diskutieren Sie Vor- und Nachteile mit Ihren Kunden

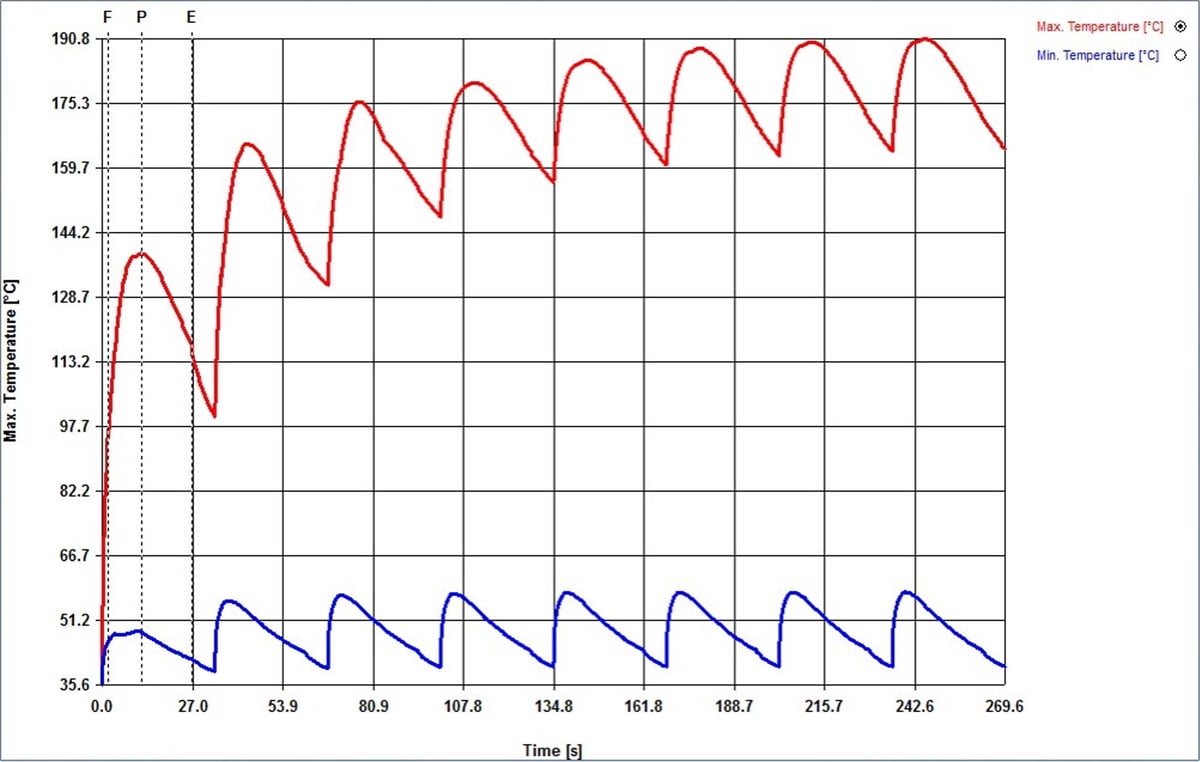

Max and min temperatures in CADMOULD cool, from cycle to cycle

Beispiel für Ergebnisse aus CADMOULD Cool: Die Entwicklung der maximalen (rot) und minimalen (blau) Wandtemperaturen, über mehrere Zyklen

CADMOULD modules and packages

Pakete und Module...

CADMOULD Cool ist die ideale Ergänzung zu den Modulen Fill, Pack und Warp (Simulation von Füll-, Nachdruck- und Abkühlphasen sowie von Schwindung und Verzug).

In Kombination mit dem Modul T-Box wird die Funktionalität erweitert, und Sie können die Thermik des gesamten Werkzeugs (nicht nur Kavität und Kühlkanäle) simulieren.

CADMOULD Cool ist Teil der Pakete WARP-IT! und höher. Wenn Sie ein kleineres Paket haben, können Sie das Modul auch einzeln hinzukaufen oder mieten.
