CADMOULD Unwarp

Werkzeugvorhaltung, Export von verzogener Geometrie und Schnittstellen zu Messtechnik-Software

Sie möchten herausfinden, was Sie mit CADMOULD Unwarp tun können?

Ihre Geheimwaffe gegen Schwindung und Verzug

Wenn Sie beim Kunststoffspritzgießen Probleme mit Schwindung und Verzug haben, ist CADMOULD Unwarp ein unverzichtbares Werkzeug.

CADMOULD Unwarp hilft Ihnen, Werkzeugkorrekturen zur Verzugskompensation zu erarbeiten, um Schwindung und Verzug zu eliminieren. Zu diesem Zweck verwendet Unwarp die Schwindungs- und Verzugsergebnisse des Moduls Warp als Input.

Es ermöglicht Ihnen auch, verzogene Teilegeometrien in andere Software zu exportieren, z. B. für den 3D-Druck eines verzogenen Teils oder zur Anzeige der verzogenen Ergebnisse in Messsoftware wie VGMetrology von Volume Graphics.

CADMOULD Unwarp 01

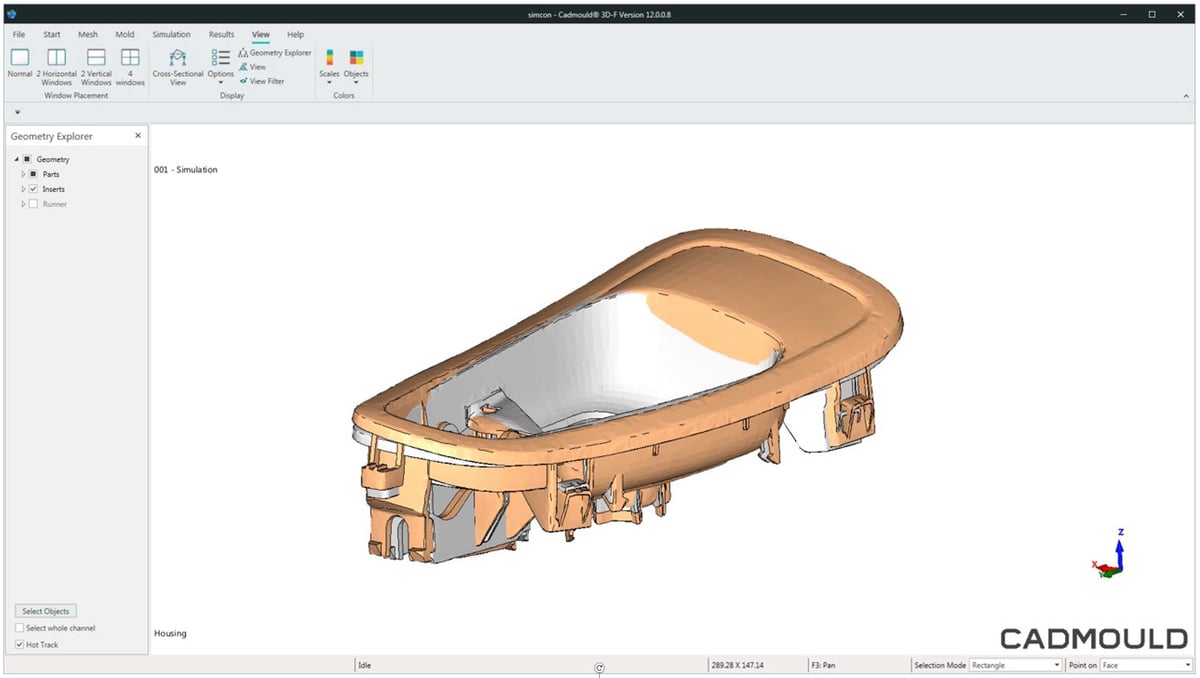

CADMOULD Unwarp zeigt die notwendige Vorhaltung für Schwindung und Verzug an. Die ursprüngliche Teilegeometrie ist in grau dargestellt. Orange Bereiche kennzeichnen die Vorhaltung. Die vorgehaltene Form kann in geeigneten CAD-kompatiblen Formaten exportiert werden (siehe Details)

Ergebnisse

CADMOULD Unwarp berechnet die folgenden Ergebnisse in dreidimensionalem Detail:

Schwindungsvorhaltung
Verzugsvorhaltung
Deformationsvorhaltung
Deformierte Bauteilgeometrien

Export verzogener Formteilgeometrien in andere Software

Sie können die Ergebnisse in CADMOULD betrachten und die berechneten Vorhaltungen sowie die verformten Teilegeometrien zur weiteren Verwendung exportieren. Die folgenden Ausgabeformate [1] werden von unserem integrierten Exportwerkzeug unterstützt:

STL (.stl)
STEP (.stp / .step)
IGES (.igs / .iges)
Parasolid (.x_t / .xmt / .x_b / .xmt_txt)
PRC (.prc)
JT (.jt)
UNIVERSAL3D (.u3d)
VRML (.vrml)
OBJEKT (.obj)
COLLADA (.dae)
COFX (CADMOULD high-quality mesh export)
Mit Unwarp können Sie auch Textdateien mit Verschiebungsvektoren erstellen, zum Beispiel für die Arbeit mit CATIA® RSO®.
Darüber hinaus ist es auch möglich, die Geometrien in HTML und 3D-PDF zu betrachten

[1] Der Export in CAD-Formate erfolgt in mosaikartiger Form, geeignet für Reverse Engineering.

Neugierig auf mehr?

15 Minuten mit einem Experten und Sie lernen alles, was Sie wissen müssen!

SIMCON Experte

VORTEILE

CADMOULD Unwarp bietet Ihnen leistungsstarke Werkzeuge zur Analyse und Lösung von Schwindungs- und Verzugsproblemen.

Präzise Berechnung der Werkzeugvorhaltung
Maximale Maßhaltigkeit durch eine optimale Wekrzuegvorhaltung
Herstellung deformierter Bauteilgeometrien mittels 3D-Druck zur Prüfung der Einhaltung von Maßen und der Einbausituation
Exportieren Sie Ihre verformte Teilegeometrie in eine Messsoftware wie VGMetrology, um die Toleranzen Ihres verformten Teils in derselben Messsoftware zu bewerten, die Sie später in der Qualitätskontrolle verwenden
Bessere Ergebnisse bei Schwindung und Verzug von Anfang an, da diese adäquat kompensiert wurden. Daraus resultieren ein besseres Verhältnis zwischen Erst- und Richtwert und eine Reduzierung kostspieliger Werkzeugkorrekturen
Das Endergebnis: erhebliche Zeit- und Kosteneinsparungen und eine verbesserte Fähigkeit, Optionen und deren Vor- und Nachteile mit Ihren Kunden und Kollegen zu diskutieren

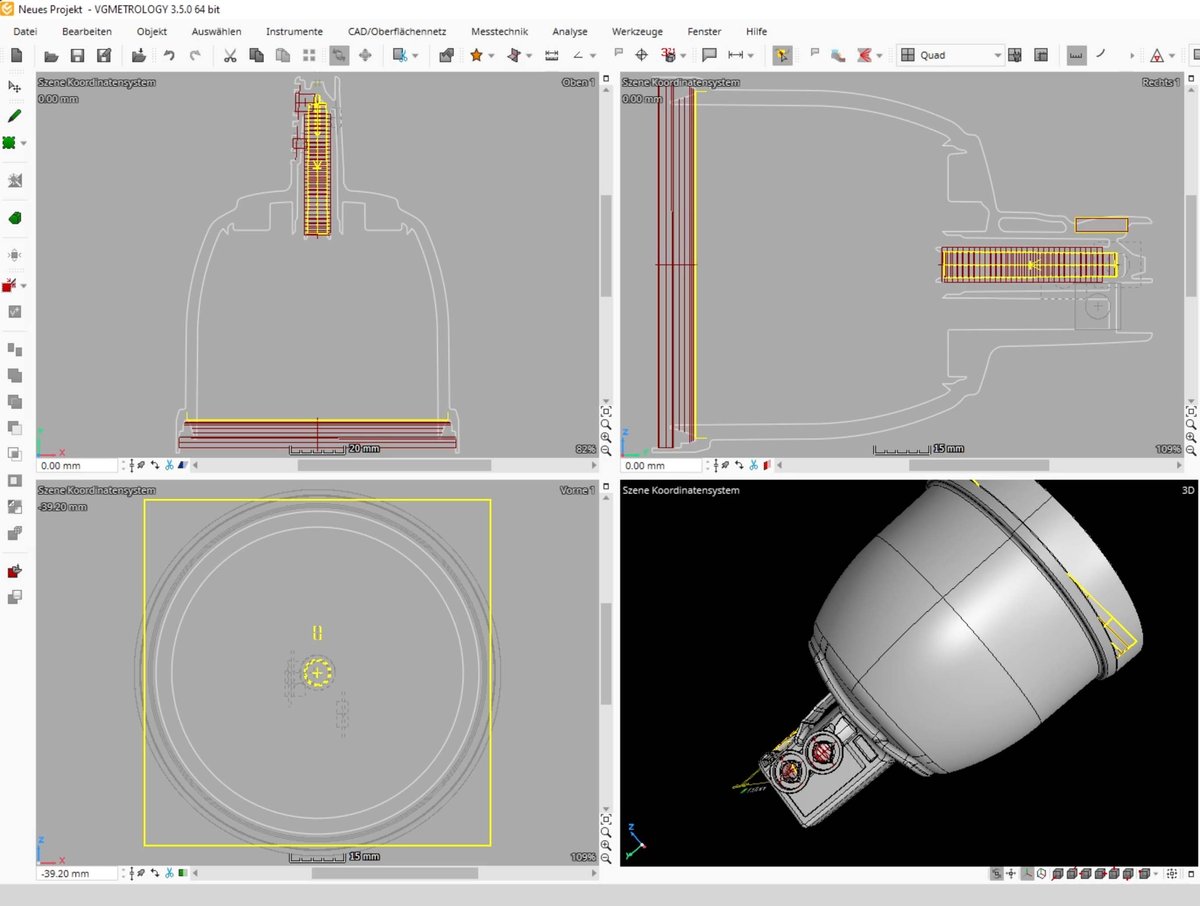

VG Metrology view of warped part

CADMOULD Unwarp: Exportieren Sie verzogene Teilegeometrien in die professionelle Mess- und CT-Scansoftware VGMetrology (siehe Screenshot), um zu prüfen, ob sie den Toleranzen entsprechen.

CADMOULD modules and packages

Pakete und andere Software-Module...

CADMOULD Unwarp baut auf der Funktionalität des Warp-Moduls auf.

Unwarp kann einzeln oder als Teil der Pakete ENGINEER-IT! oder VARIMIZE-IT! erworben werden.
